|
青磚青瓦生產(chǎn)廠家闡述首先找出影響燒結(jié)磚外觀顏色的因素:
1、Fe2O3含量對燒結(jié)顏色的影響

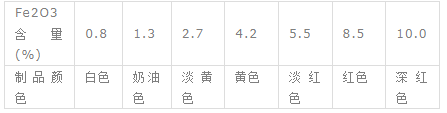

坯體中Fe2O3的是燒結(jié)磚燒成后呈現(xiàn)顏色的主要內(nèi)因。Fe2O3在低溫下是穩(wěn)定的，呈棕紅色。在窖內(nèi)同一溫度和氣氛下，制品中Fe2O3的含量不同。例如，在1000℃的氧化氣氛下，制品中Fe2O3的含量與呈現(xiàn)的相應(yīng)顏色詳見下表:
2、窯內(nèi)氣氛對燒結(jié)制品顏色的影響
在高溫下, Fe2O3的穩(wěn)定性減弱，活性增強(qiáng)。如果窯內(nèi)呈強(qiáng)還原氣氛，燒結(jié)磚中的Fe2O3被還原生成Fe3O4(Fe2O3.FeO)或FeO，則燒結(jié)磚呈青黑色或青蘭色。如果窯內(nèi)有大量CO氣體時(shí),就發(fā)生下列反應(yīng):
3Fe2O3＋CO=2Fe2O3.FeO＋CO2
綜紅色 ? ? 青紅色
Fe2O3＋CO=2FeO＋CO2
綜紅色 ?青蘭色
以前用土窯燒制青磚就是應(yīng)用這個(gè)原理，當(dāng)燒結(jié)磚在窯內(nèi)焙燒到最高燒成溫度時(shí)，將窯體密封，與外界空氣隔絕，注水飲窯，使窯內(nèi)產(chǎn)生大量的CO、H2 等強(qiáng)還原氣氛，使燒結(jié)磚中的Fe2O3 被還原生成Fe3O4A 或FeO。所以，燒成后的燒結(jié)磚就呈現(xiàn)青蘭色。隧道窯和輪窯燒成始終是氧化氣氛，所以，燒結(jié)磚呈現(xiàn)紅色。
3、燒成溫度對燒結(jié)磚顏色的影響
當(dāng)坯體升溫到400~500℃時(shí),粘士礦物開始氧化與分解，燒結(jié)磚中的Fe2O3開始呈色，由土色漸漸變紅，隨著溫度的升高，紅色加深，當(dāng)溫度升高至900~1000℃時(shí)，燒結(jié)磚變?yōu)樽丶t色。
4、鹽類礦物對燒結(jié)制品顏色的影響
在燒成溫度下，燒結(jié)磚中的石灰石會分解成白色的CaＯ，ＣaＯ對燒結(jié)磚有一定的漂白作用，當(dāng)CAO與Fe2O3含量的比值大于4時(shí)，燒結(jié)磚呈白色;隨著其比值地降低,直至CaO微量時(shí)，燒結(jié)磚的顏色由奶油逐漸變?yōu)辄S色和棕紅色.
當(dāng)坯體中硫酸鹽含量較高時(shí)，燒結(jié)磚表面也會泛黃
(1)、窯爐高度造成燒結(jié)磚色差
由于窯爐高度的存在，熱氣體的上升力使窯爐斷面上下部位存在著一定的溫差，窯爐愈高，上下溫差愈大,窯爐上部溫度高，燒結(jié)磚顏色較深，而下部溫度較低，則其顏色相對較淺。
(2)、外投煤不可能均勻地投放到坯垛的各個(gè)部位上，外投煤產(chǎn)生的煤灰將坯垛下的個(gè)別坯頭掩埋了,因其缺氧而可能出現(xiàn)黑頭磚。另外，碼坯的不均勻而使坯垛各部位的氣氛也存在一定的差異，因而窯內(nèi)不同部位的燒結(jié)磚會呈現(xiàn)一定的色差。
(3)、窯體結(jié)構(gòu)造成燒結(jié)磚色差
由于窯體某個(gè)部位保溫不好，或窯體密封不嚴(yán)漏氣，都可能引起窯爐這些部位溫度不均勻和氣氛變化而造成燒結(jié)磚的色差。
(4)、內(nèi)燃料與升溫不當(dāng)造成燒結(jié)磚色差，這種色差主要是壓花。
|
